双回路光柱显示控制仪 SWP-T82

2024/5/19 12:23:37 分类:显示仪表
文章地址://www.e-cumulus.com/product/142.html

双回路光柱显示控制仪以数字和双光柱显示2路信号测量值,可带报警、变送输出、馈电和通讯。双回路光柱显示控制仪用微处理器进行控制运算,集数字仪表与模拟仪表于一体,可对温度、压力、液位、速度等测量信号进行数字量显示控制(高亮度LED数码显示)及相对模拟量显示(光柱显示),使测量值的显示更为清晰直观。
SWP双回路光柱显示控制仪

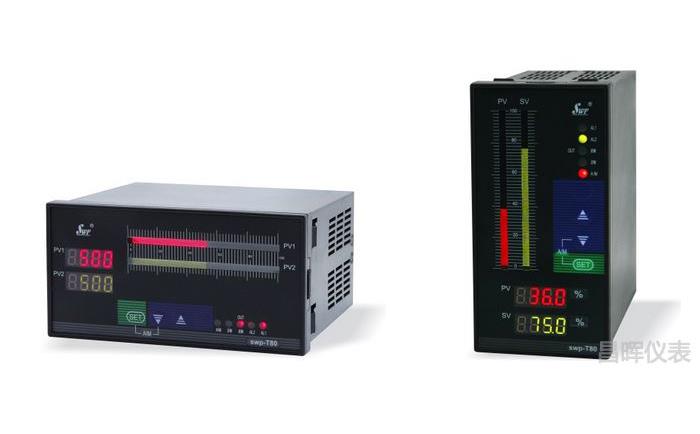

昌晖双回路光柱显示控制仪有160×80mm(横式)和80×160mm(竖式)两种外形,其主要特点、技术参数和接线均与SWP双回路显示控制仪完全相同,在此不再累述。

常见双光柱仪表型号
SWP-ST823-011-23/23-HL/HL-2P
SWP-ST823-811-23/23-HL/HL-2P

SWP-ST823-022-23/23-HL/HL-2P
SWP-ST821-000-23/23-NN/NN-2P

SWP-ST821-800-23/23-NN/NN-2P
SWP-ST821-022-23/23-NN/NN-2P

SWP-T823-011-23/23-HL/HL-2P
SWP-T823-011-23/23-HL/HL-2P

SWP-T823-022-23/23-HL/HL-2P
SWP-T821-000-23/23-NN/NN-2P

SWP-T821-800-23/23-NN/NN-2P
SWP-T821-022-23/23-NN/NN-2P



SWP-T821接线图/SWP-T823接线图
说明:SWP系列双回路光柱显示控制仪有两种外形尺寸,横式仪表和竖式仪表接线图完全相同


SWP-D80双回路显示控制仪接线图

双回路光柱显示控制仪与二线制变送器如何接线?
双回路光柱显示控制仪可以同时显示两台二线制变送器的测量值,如果仪表带有两路DC24V馈电,用户接线时不需要外加配电器或DC24V电源。二线制变送器测量回路应该这样接线:电源DC24V+连接变送器输出+,变送器输出-连接显示仪表输入+,电源DC24V-连接显示仪表输入-。用户按照这个思路结合双回路光柱显示控制仪接线图连线即可。

双回路光柱显示控制仪没接传感器时怎么显示负值?
仪表输入信号4-20mA时,如果传感器信号没接入仪表,仪表上电后会自动显示“负的量程四分之一”,这并不是仪表出现故障,接上传感器后仪表显示就恢复正常。

双回路光柱显示控制仪


SWP-①②-③④⑤-⑥/⑦-⑧⑨/⑩⑪-⑫-⑬
①外形特征

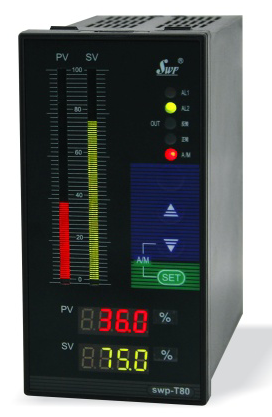

[T8]:80×160mm/竖式
②控制作用

[21]:测量显示/无报警
[23]:三位控制/双路显示+每一路两个报警

③通讯方式

[0]:无通讯
[2]:RS232
[3]:打印口
[4]:RS422
[8]:RS485
[9]:特殊规格/按用户要求定制

④第一路输出

[0]:无输出
[1]:继电器报警输出
[2]:4-20mA变送输出
[3]:0-10mA变送输出
[4]:1-5V变送输出
[5]:0-5V变送输出
[8]:特殊规格变送输出/按用户要求定制

⑤第二路输出

[0]:无输出
[1]:继电器报警输出
[2]:4-20mA变送输出
[3]:0-10mA变送输出
[4]:1-5V变送输出
[5]:0-5V变送输出
[8]:特殊规格变送输出/按用户要求定制

⑥第一路输入信号类型

[23]:详见“仪表输入类型表”/18种输入型号类型可自由切换

⑦第二路输入信号类型

[××]:详见“仪表输入类型表”/18种输入型号类型可自由切换

第一路第一报警输出
[N]:无报警
[H]:上限报警
[L]:下限报警
⑨第一路第二报警输出

[N]:无报警
[H]:上限报警
[L]:下限报警
⑩第二路第一报警输出

[N]:无报警
[H]:上限报警
[L]:下限报警
⑪第二路第二报警输出

[N]:无报警
[H]:上限报警
[L]:下限报警
⑫馈电输出

[省略]:无馈电
[2P]:两路DC24V馈电输出/给两台两线制变送器供电

⑬仪表电源

[省略]:AC220V供电/标准配置
[T]:AC85-260V开关电源供电
[W]:DC24V开关电源供电

输入类型表
 输入信号类型表



说明书下载   选型样本下载
