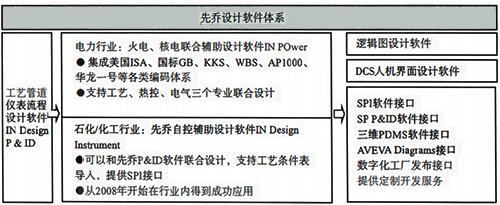

先乔自控辅助设计软件体系结构如下图所示。
1、INDesign P&ID软件
工艺管道仪表流程图设计软件INDesign P&ID是以数据库为核心的基于AutoCAD的通用型P&ID辅助设计软件，该软件提供了石化/化工、电力行业KKS、矿冶等多行业的编码格式，也提供各类设备的自定义编码功能。该软件适用于化工、石化、石油、电力、矿业、纺织等各个行业。
该软件支持AutoCAD2007以上各个版本，成品文件支持所有版本的Excel，软件需要Microsoft SQL Server数据库支持。
INDesign P&ID支持在正常绘制P&ID过程中，自动建立图例和数据库之间的关联，绘制完P&ID图，能够生成P&ID衍生出的所有设计成品，包括：
①P&ID图。
②管线命名表。
③通用设备一览表，各类设备通用一个表格格式。
④分类设备表：工业炉类、泵类、压缩机/风机类、机械类、换热器类、容器类、空气冷却器、其他类等，每类表可以定义各自的属性。
⑤接管汇总表(管口表):自动从图纸上获得接管关联的管线编号，为每一个设备生成接管汇总表。
⑥控制阀、安全阀、疏水阀、爆破片、板式塔、填料塔、换热器、空气冷却器、容器、反应器等各类数据表。
⑦限流孔板汇总表。
⑧特殊管件一览表。
⑨各类向其他专业提交的条件表，例如：自控条件表等。

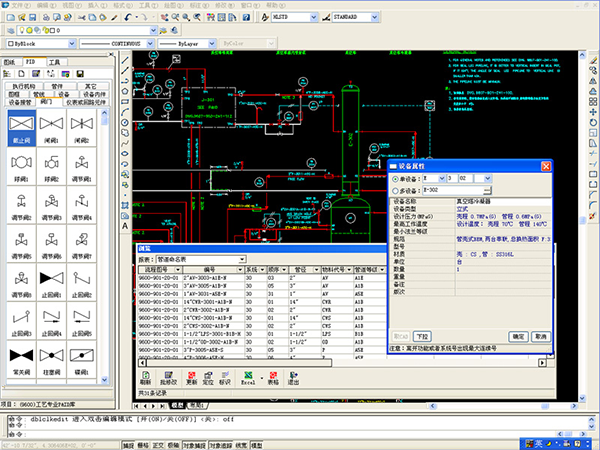

INDesign P&ID设计界面如下图所示。
2、INDesign Instrument软件
INDesign Instrument是专为石化、化工、石油、纺织、矿冶等行业自控专业开发的辅助设计软件，实现工艺条件向自控专业的成批导入和自控专业大部分设计成品的生成，可以和Intergraph SPI软件连接，把在INDesign Instrument软件里面完成的部分设计数据直接导入SPI数据库，实现数据的自动传递，减少用户在SPI软件中的数据输入。
INDeign Instument软件以石化、化工行业标准设计规范为依据，参考了国内各大石化、化工设计院的常规设计习惯，并充分借鉴了国外工程软件的先进设计思想，利用最新的开发技术开发，是以项目数据库为核心的网络版协同辅助设计软件。该软件采用了“种子库”的概念，建立一个标准种子库后，可以为以后各个类似项目直接引用，大幅提高设计效率。

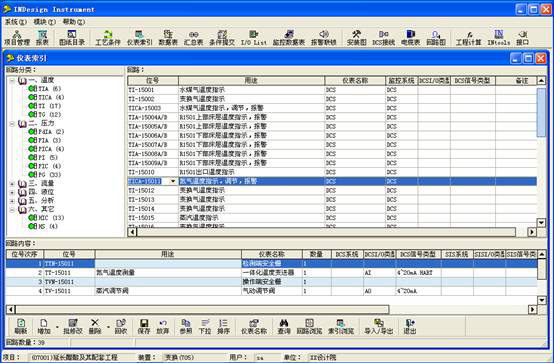

INDesign Instrument主界面如下图所示。
INDesign Instrument主要模块有：项目管理、报表、图纸目录、工艺条件、位号修改、仪表索引、数据表、汇总表、条件提交、I/O List、监控数据表、报警联锁、安装图、DCS接线、电缆表、回路图、工程计算等。
1)工艺条件模块
工艺条件模块功能如下：
①导入工艺专业提供的条件表，直接生成仪表索引。
②工艺条件表的模板可以自定义。
③条件变动后再次导入，自动列出变动内容。
④支持管线设备表导入，根据管线/设备号，自动更新数据表上的管道材质、法兰标准、法兰等级、法兰密封面、法兰材质等参数。
⑤提供原有手工仪表索引表导入功能，导入后利用数据直接生成数据表、安装图、接线和回路等后续模块，方便已有仪表索引成品的项目的使用。
未完，剩余内容将在《自控工程设计软件之先乔自控辅助设计软件(二)》中展示。
