世宏过程控制辅助设计软件(简称：世宏软件，英文缩写：SHS)是流程行业工厂设计的过程控制辅助设计软件，适用于石油、石化、化工、轻纺、电力和冶金等工程设计行业的自控工程辅助设计。昌晖仪表将用三篇文章介绍世宏过程控制辅助设计软件的主要功能。
1、世宏软件开发原则
SHS软件开发原则主要体现在以下几个方面：
①基于设计是工程建设的灵魂这一理念，为工程设计人员提供辅助设计功能，兼顾采购和施工，并为用户提供数字化工厂移交的基础数据打下基础。
②将石油、石化和化工行业工程设计的许多成功经验植入软件编制中，以便为用户提供更丰宿的工厂设计和数据管理方面的经验。
③注承给用户提供可以方便地进行扩展和定制的平台。用户可以根据行业特点和设计习惯，方便地进行用户化工程定制。
④注重SHS软件版本的良好继承性，保护新老客户的切身利益。
⑤网络版和单机版两个版木。首先开发单机版SHS软件，在积累大量应用经验的基础上推出网络版SHS软件。使得项日管理模式灵活，兼顾大、中、小设计顶目的不同需求和不同管理体系，
⑥建立与其他主流自控辅助设计软件的技术和数据接口，保证与用户要求的信息服务平台得以实现数据交换。
2、世宏软件技术管理和作业文件体系
使用SHS软件的工程设计用户应建立完善的技术管理和作业文件体系，技术管理文件主要包括：自控专业与其他专业的分工、各个设计阶段的基本工作程序、应编设计文件、质量保证程序及设计方案评审规定等；作业文件主要包括：自控专业在各个设计阶段的设计成品文件和设计过程文件的设计内容深度规定、设计文件的标准化表格和图框模板、相关设计计算规定以及配套技术支持规定
3、SHS软件主控程序
SHS主界面主要菜单功能：
①文件菜单。用于建立新项目及项目数据、修改项目数据、打开已有项目、软件版本升级、备份数据库。
②系统工具菜单。完成仪表定义、数据表设计器、填表定义、控制阀数据维护和外形尺寸维护、编辑管材数据、维护材料表、定义控制室接线设备、定义计算程序字段等。
③项目工具菜单。用于从Excel导入数据，从管道设备号取数据，过滤设置，数据库合并和拆分、导入等。
④辅助工具菜单。包括编辑词典和单位换算。
⑤版本工具菜单。包括新旧版本SHS软件的转换。
世宏软件主要功能模块
1、概述
根据过程控制工程设计中设计文件的内在联系及逻辑功能，世宏过程控制辅助设计软件划分成若干可独立运行的功能模块，各个模块既能够独立运行又能与相关模块连接在一起，形成完整的软件包。SHS软件的主要功能模块见表1。

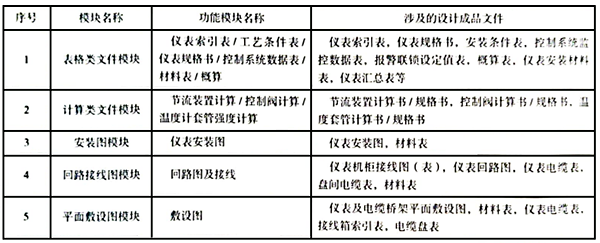

表1 SHS软主要功能模块
2、SHS软表格类文件处理模块
①仪表索引表。建立仪表索引表，根据仪表回路构成按照信号流向顺序建立仪表回路，每个回路中包括仪表位号、仪表名称和安装位置等相关数据，仪表位号的增加、删除和修改必须在该模块完成。建立索引表的过程中可以使用自动编位号功能，建立相似的回路可以使用冋路复制功能。
仪表索引表有三种编辑方式，分别为单一回路编辑、多回路编辑和按仪表类型编辑，其中按仪表类型编辑功能可以实现同类仪表的成批编辑功能，有助于批量检查和提高编辑效率。可实现仪表位号共用功能，对于1块仪表有多个位号的情形，例如多点热电偶、多点指示记录仪等，需要将多个位号关联到1块仪表上，本功能可以指定一个主位号，然后选择关联位号，以保证其仪表规格书能够填写该仪表的所有位号。能够自动生成仪表所属的PID图号，在仪表位号与PID图号之间有相关性且存在内在规律性时可以提取PID号并写入仪表索引表的所属仪表的PID图号栏中。自动读取仪表基本数据，仪表基本数据是指在仪表定义中定义的仪表基本数据，主要包括仪表名称、安装位置、信号类型，功能代号、是否需要计算、是否需要测量引线、本安、接线、信号端子、电源端子等。具有位号成批修改功能，在该界面下输入新仪表位号并保存后将替换原有位号并保存所有数据。能够实现仪表统计功能，仪表索引表完成后采用此功能可以统计出各类仪表的数量。
②工艺仪表条件表。工艺专业的仪表条件有两种途径输入，一是在操作界面上直接键入，二是对于以Excel表的形式提供的条件表可以通过定义直接读入。工艺条件输入可按照工艺条件表分类，规格书分类和仪表类型分类三种方式完成。
③仪表规格书。在规格书选型数据输入界面显示工艺条件数据和/或计算数据，据此进行仪表规格项确定，仪表规格项可以直接键入也可在已有的选项中选择。可以进行仪表分类数量统计。定义仪表分类的关键规格项，统计出仪表的数量。仪表规格书输出时能够自动计算页数和页号索引，然后将每块仪表在规格书中所属的页号和文档号写回仪表索引表中。
④控制系统监控数据表(索引表)。该表可用于建立过程控制系统的监控数据规格项并输入数据。同时能够读取来自索引表和规格书的相关数据。控制系统包括DCS，SIS，GDS等不同类型的控制系统。
⑤仪表概算表。用户可以灵活的确定概算选项，该选项可以来自索引表、工艺条件表、仪表规格书和计算结果。在确定概算选项后，自动进行数据的分类统计工作，统计结果中包含各类仪表的总量、在不同规格下的数量以及全部位号。
未完，待续......
